マーカライトECO流動－流動速度を設定できるソーラー式誘導灯

【NETIS登録商品】 NO.KT-210016-A
新技術名称:　無線通信式保安灯の遠隔操作システム

「マーカライトECO流動」は、工事規制区間や速度抑制が必要な現場、またはサグなどの勾配による速度回復を促進する場所に、簡単に設置できる安全・保安灯です。設定された速度に応じた点灯パターンで、ドライバーに速度制限の遵守や適正速度への回復を促す効果があります。さらに、先進的な受信機能を備えており、最大100台の「マーカライトECO流動」を一括で遠隔操作することが可能です。このため、数キロメートルにわたっての設置も実現できます。

また、「マーカライトECO流動」は【NETIS登録商品】として認定されており、無線通信式保安灯の遠隔操作システムとして、現場の効率性と安全性を大きく向上させます

マーカライトECO流動の強み

設置と運用がシンプル

誘導灯を専用カラーコーン・専用金具等に差し、電源を入れるだけで設置完了です。標準電波式やGPS方式では制御できないトンネル内や山間部においても設置ができます。誘導灯一つ一つを操作する作業が不要となります。

流動速度の設定可能

流動点滅速度の変更ができるため、現場状況に合わせた点滅が行え現場の運用が捗ります。点灯パターンは、点滅1回と2回、回転、消灯の4パターンとなります。

ソーラー式でECO（エコ）

環境に配慮し、制御機と誘導灯両方にソーラーパネルを完備しました。フル充電で制御機は約10日、誘導灯は約7日の稼働が可能です。また繰り返し使用可能な2次電池を使用しております。

マーカライトECO流動の仕様

誘導灯

外形サイズ：320×245×100 mm（台座除く）
重量：約2.0kg（電池除く）
LED：超高輝度LED18個／発光色：緑発光・アンバー発光）
バッテリー：エネループ（1900mAｈ×4本）
ソーラーパネル：2Wクラス
通信周波数帯：920MHz帯
点灯パターン：4パターン（点灯1回、点灯2回、回転、消灯）
光度自動切替：夜間（親機制御）および低電圧時減光
点滅比：点灯10%、消灯90%
保護機能：過充電、過放電、逆接保護
無線アンテナ：内蔵
操作部：電源入／切（ロッカースイッチ）各種設定　7セグ3桁表示（押しボタンスイッチ）
　　　　チャネル設定（押しボタンスイッチ）アドレス設定 1～100まで1セット
無日照動作日数：7日以上

設置方法

番号の小さい順番に並べ、最初の誘導灯を制御機の10m以内に設置します。
電源スイッチを入れると連動が開始します。
※注意：順番が異なりますと、連動失敗になり注意が必要です。

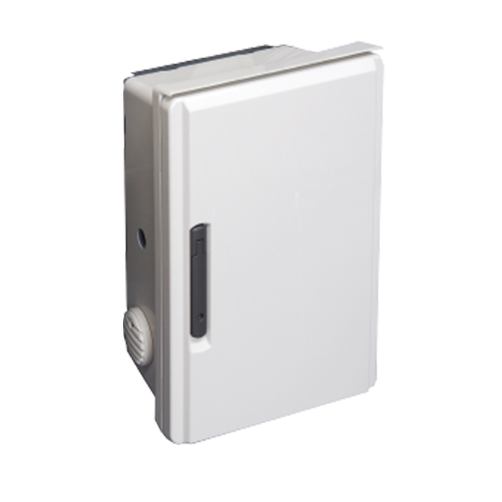

制御ボックス

外形サイズ：ボックスサイズ高さ515×幅400×厚み234mm

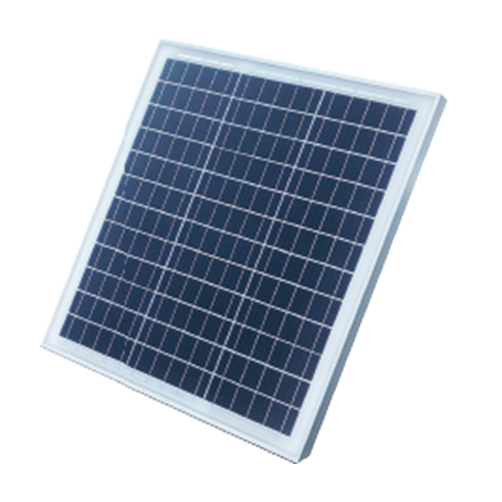

　　　　　　ソーラーパネルサイズ縦450×幅540×厚み40mm
バッテリー：鉛バッテリー（12Ah）
ソーラーパネル：30Ｗ
通信周波数帯：920MHz帯
点灯パターン設定：4パターン（点灯1回、点灯2回、回転、消灯）
速度設定：4パターン（50、60、70、80km/h）
設置間隔設定：4パターン（4、6、10、20ｍ）
チャンネル設定：2パターン（A、B）
速度変更設定：2パターン（50／80km/h外部接点入力時）
外部接点：2接点
子機光度制御：照度センサによる昼夜切替
充放電制御：充放電コントローラー内蔵
無線アンテナ：内蔵またはケース外接続
保護機能：過充電、過放電
無日照動作日数：10日 ※外部接点を1日12時間使用した場合

設置方法

金具でガードレール等に支柱を固定し、ソーラーパネルを陽の当たる場所に設置してください。
制御機内部の電源スイッチを「ON」にします。

・点灯パターン設定：点灯１（点灯1回）、点灯２、（点灯2回）、回転
・速度設定：50～80km/h
・設置間隔：4～20m ※基本10mにしてください。
・チャネル設定：誘導灯と共通のチャネルA又はBに設定します。
・外部接点２チャネル：
　外部からの信号により、点灯消灯などを行うための接続口です。主に、遠隔制御に使います

マーカライトECO流動により問題を解決しました。

中央道の登坂車線と追い越し車線を規制する工事の事故防止対策

中央道の登坂車線と追い越し車線を規制する工事を行う際通行区間での走行をスムーズにするためマーカライトECO流動を設置し、ドライバーに対して 50km/hの速度調整を促し、事故防止に貢献しました。

設置機器

・マーカライト ECO 流動 ×90 台
・制御ボックス ×2 台
