次世代の交通管理センサーTRUGRD（トゥルーグリッド）シリーズ

TRUGRD（トゥルーグリッド）

次世代交通管理センサー「TRUGRDシリーズ」｜高精度・高信頼のUMRR技術を継承

TRUGRDシリーズは、従来のUMRR（ミリ波レーダー）センサーの優れた性能を継承し、さらに進化した次世代の交通管理センサーです。最新の物体追跡アルゴリズムを搭載し、干渉抑制機能、自己校正機能、自己診断機能が強化され、これまで以上に高精度な車両検知を実現します。

これにより、これまで設置が難しかったトンネル内や複雑な道路環境でも、安定した動作が可能となり、より柔軟な運用が行えます。

幅広い用途に対応｜シーンに最適なセンサーを選択可能

TRUGRDシリーズは、用途に応じて最適なモデルを選択でき、以下のような多様な交通シーンに対応します。

長距離検出が可能なモデル
都市部の渋滞管理や信号制御への活用

その高度な検知精度と高い信頼性により、交通管理の効率化や道路インフラの安全性向上に大きく貢献します。

TRUGRDシリーズの特長

最新アルゴリズムによる高精度な物体追跡
自己診断・校正機能を強化し、保守負荷を軽減
トンネル内や過酷な環境下でも安定動作
シーンに応じたモデル選択で柔軟な導入が可能
交通の見える化・効率化を推進

TRUGRD（トゥルーグリッド）の強み

フェイルセーブ機能・マルチレーン、マルチオブジェクト検出・あらゆる気象条件下で操作・メンテナンスフリー・低消費電力

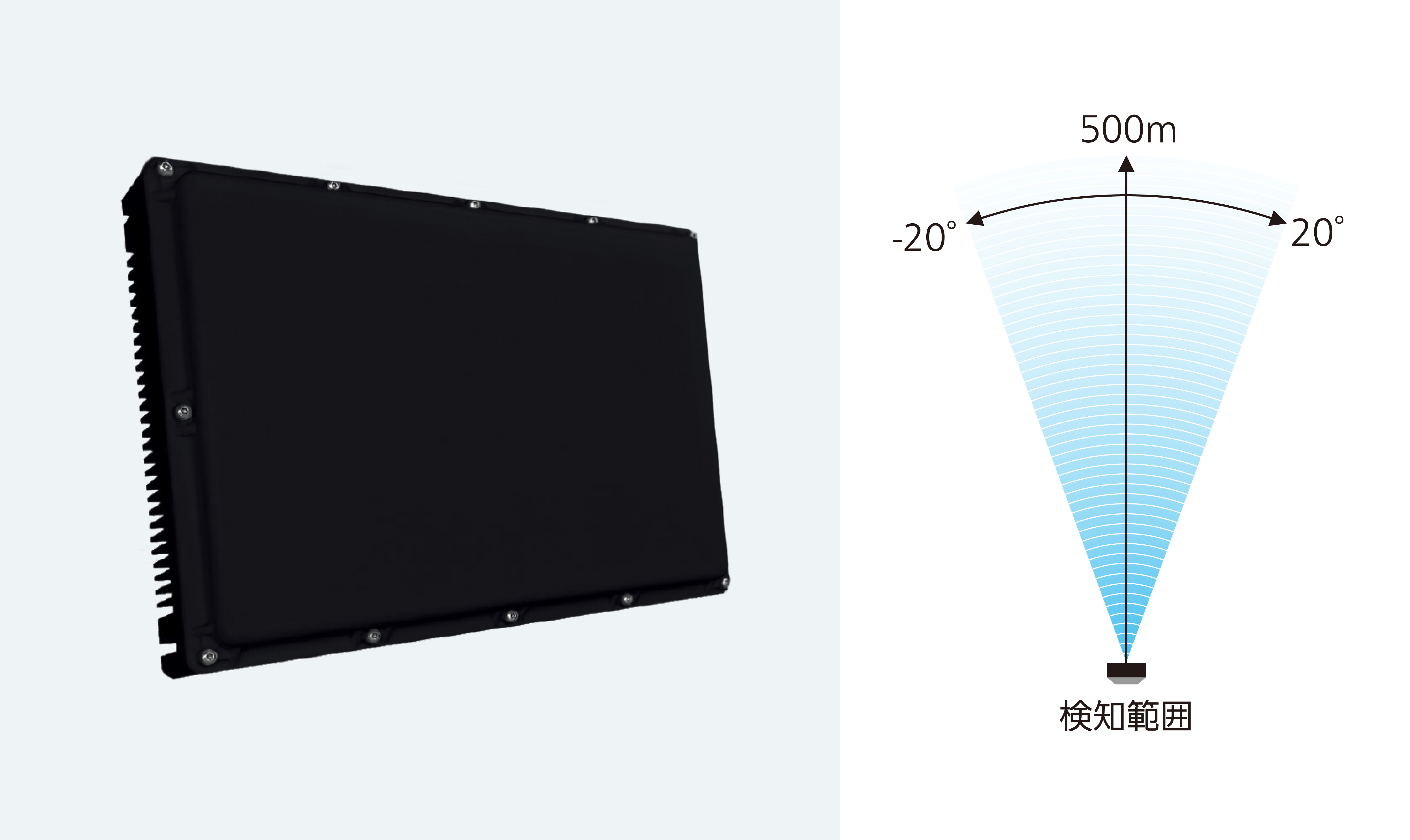

TRUGRD（トゥルーグリッド）ラインナップ

カメラモジュール
解像度・フレームレート	-
ビデオコーデック	-
パフォーマンス
動作周波数	24.0GHz～24.25GHz
最長検出範囲（歩行者）	229m
最長検出範囲（乗用車）	500m
検出範囲（min～max）	3m〜510m
レンジ精度	＜±0.5m
検知可能速度	-210㎞/h～+210㎞/h
速度分離	0.24m/s
速度検知精度	＜±0.1m/s
車線設定数	最大8レーン
方位角	-20°～＋20°
仰俯角	-9°～＋9°
メカニカル
重量	1290g
寸法	213×155×32㎜＋コネクタ
一般
更新サイクル時間	100ms
動作電圧/消費電力	7V～32V/9.5W
動作可能温度	-40℃～＋80℃
インターフェイス	Ethernet、全二重RS-485
IP	67

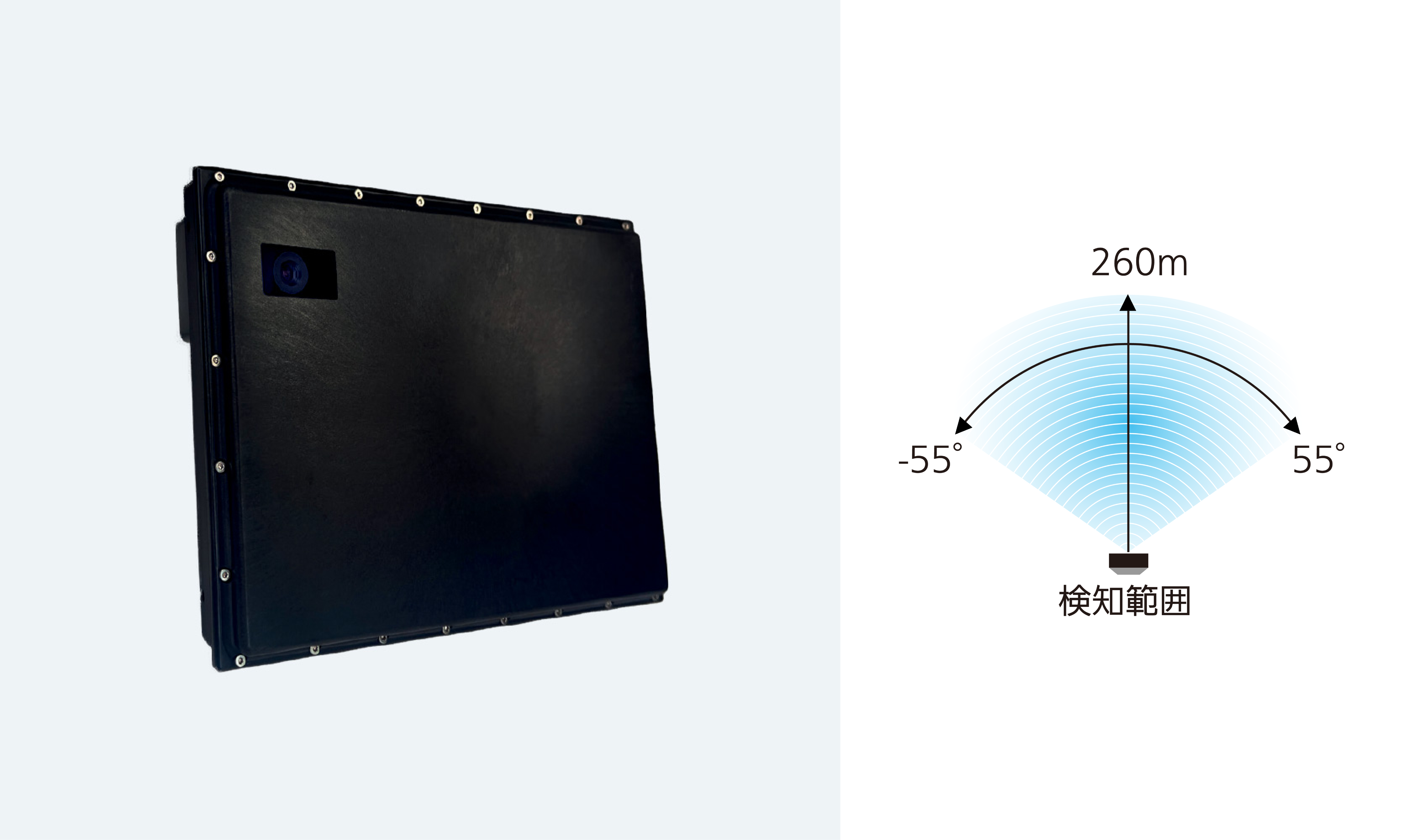

カメラモジュール
解像度・フレームレート	1920×1080、最大30fps
ビデオコーデック	h.265、h.264、mjpeg

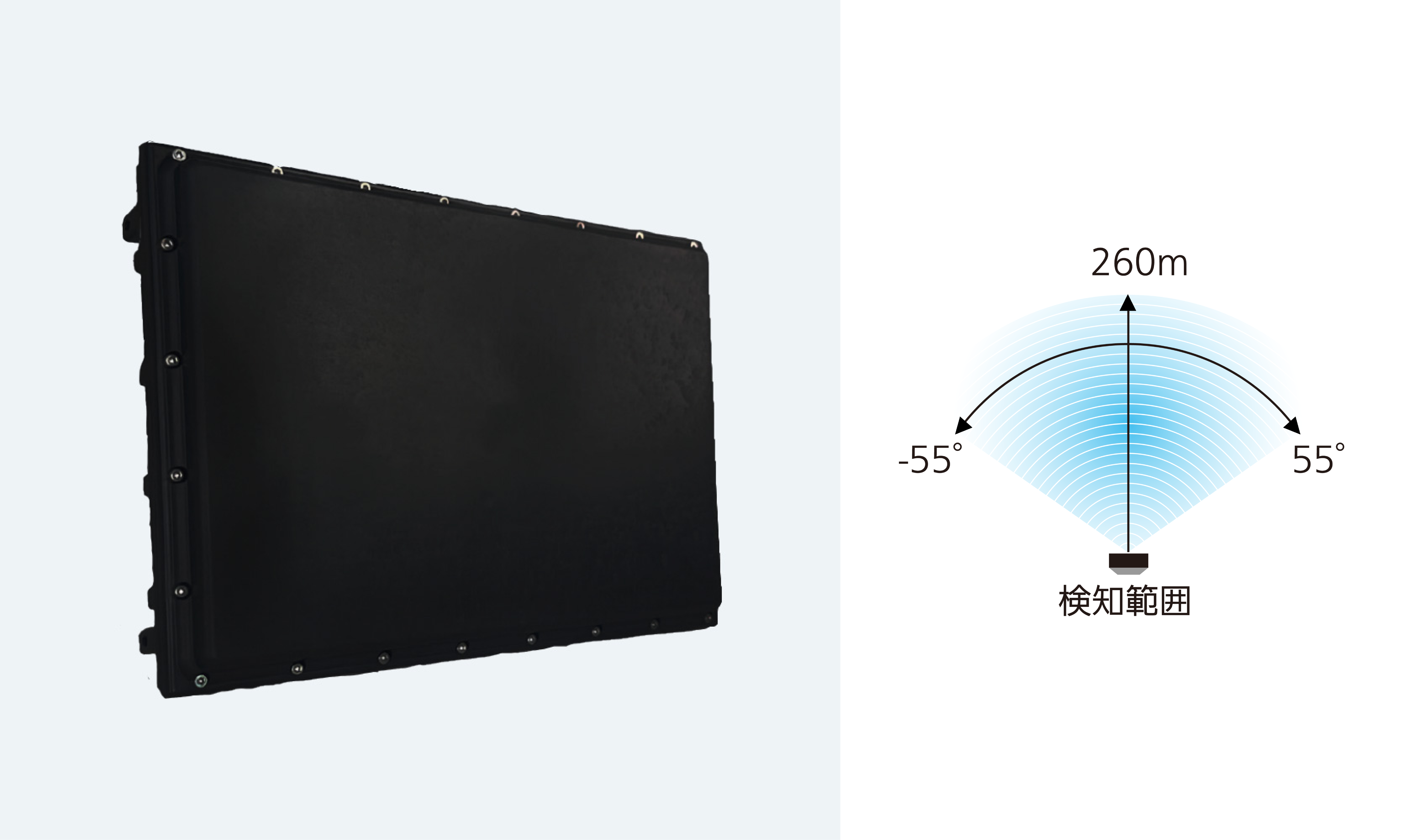

パフォーマンス
動作周波数	24.0GHz～24.25GHz
最長検出範囲（歩行者）	125m
最長検出範囲（乗用車）	260m
検出範囲（min～max）	1.5m〜300m
レンジ精度	＜±0.25m
検知可能速度	-320㎞/h～+320㎞/h
速度分離	0.23m/s
速度検知精度	＜±0.1m/s
車線設定数	最大12レーン
方位角	-55°～＋55°
仰俯角	-10°～＋10°
メカニカル
重量	1290g
寸法	213×155×32㎜＋コネクタ
一般
更新サイクル時間	50ms
動作電圧/消費電力	7V～32V/9.5W
動作可能温度	-40℃～＋80℃
インターフェイス	Ethernet
IP	67

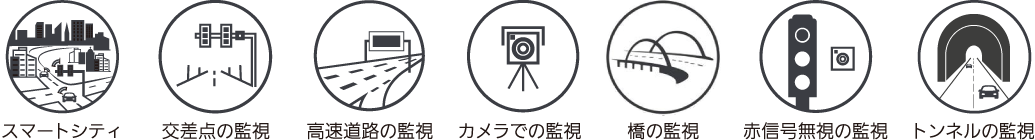

スマートシティ・交差点の監視・高速道路の監視・カメラでの監視・橋の監視・赤信号無視の監視・トンネルの監視

カメラモジュール
解像度・フレームレート	-
ビデオコーデック	-
パフォーマンス
動作周波数	24.0GHz～24.25GHz
最長検出範囲（歩行者）	125m
最長検出範囲（乗用車）	260m
検出範囲（min～max）	1.5m〜300m
レンジ精度	＜±0.25m
検知可能速度	-320㎞/h～+320㎞/h
速度分離	0.23m/s
速度検知精度	＜±0.1m/s
車線設定数	最大12レーン
方位角	-55°～＋55°
仰俯角	-10°～＋10°
メカニカル
重量	1290g
寸法	213×155×32㎜＋コネクタ
一般
更新サイクル時間	50ms
動作電圧/消費電力	7V～32V/9.5W
動作可能温度	-40℃～＋80℃
インターフェイス	Ethernet、全二重RS-485
IP	67

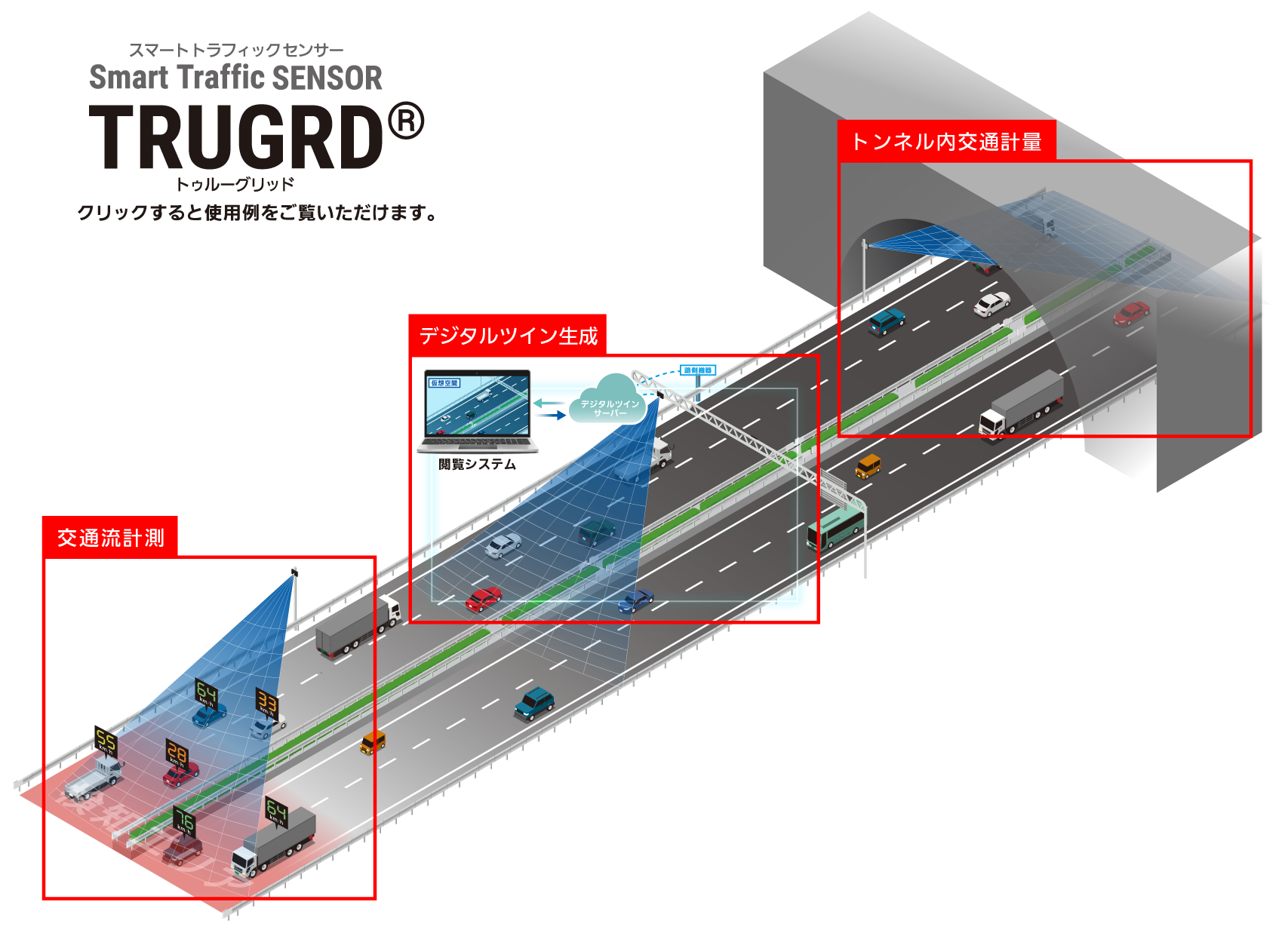

TRUGRD（トゥルーグリッド）が皆様の課題を解決します。

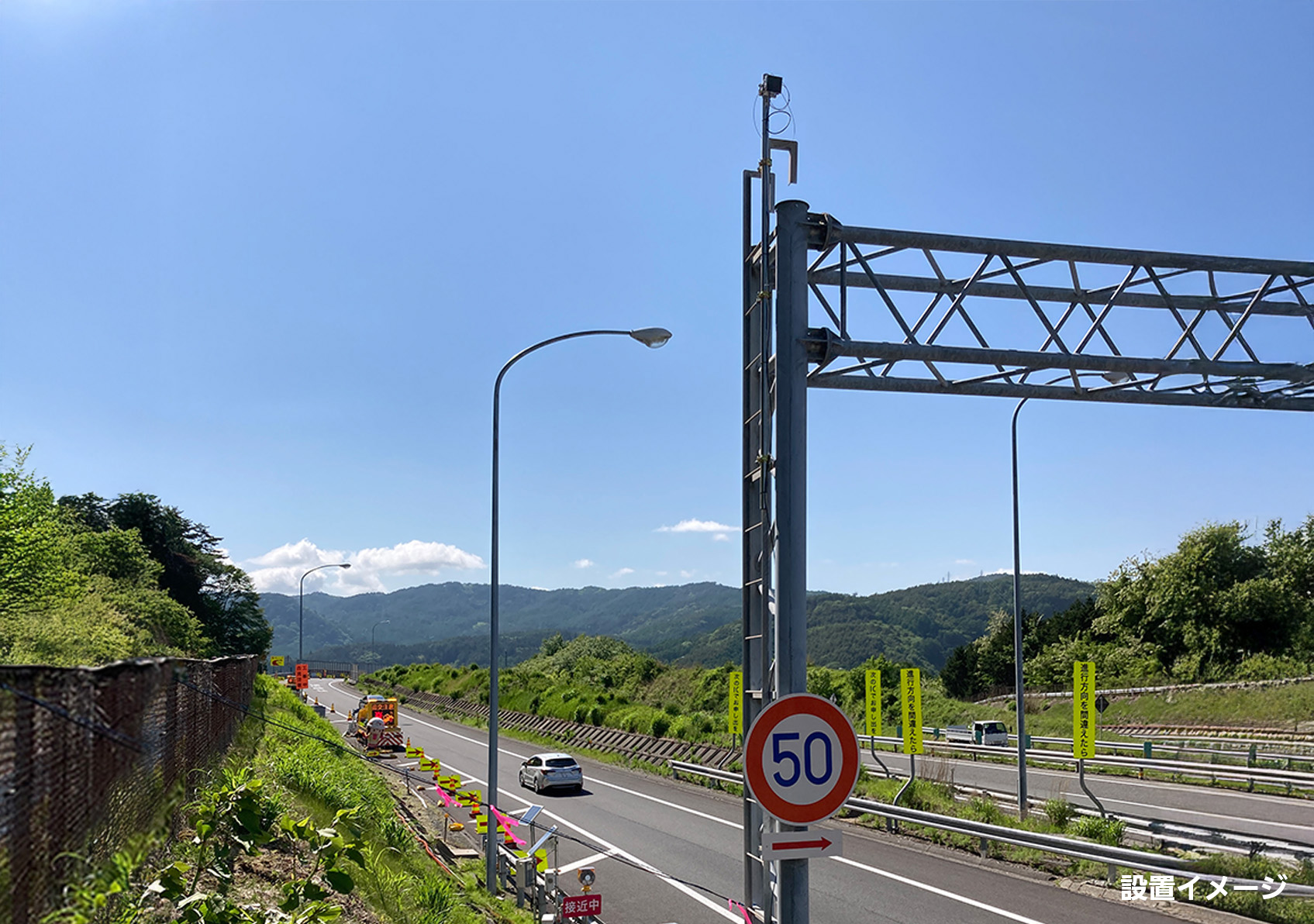

交通流計測

TRUGRDシリーズはUMRRシリーズの上位機種として開発され、本体内部の検出アルゴリズムが強化されたことにより、より高精度な交通流計測が実現可能となりました。
TRUGRD LRにおいては、最長500m超のロングレンジの検出が可能で、TRUGRD Streamにおいては、複数台を用いることで交差点などでの交通流計測も対応可能となっております。

設置機器

・TRUGRDシリーズ（TRUGRD LR、TRUGRD Stream）

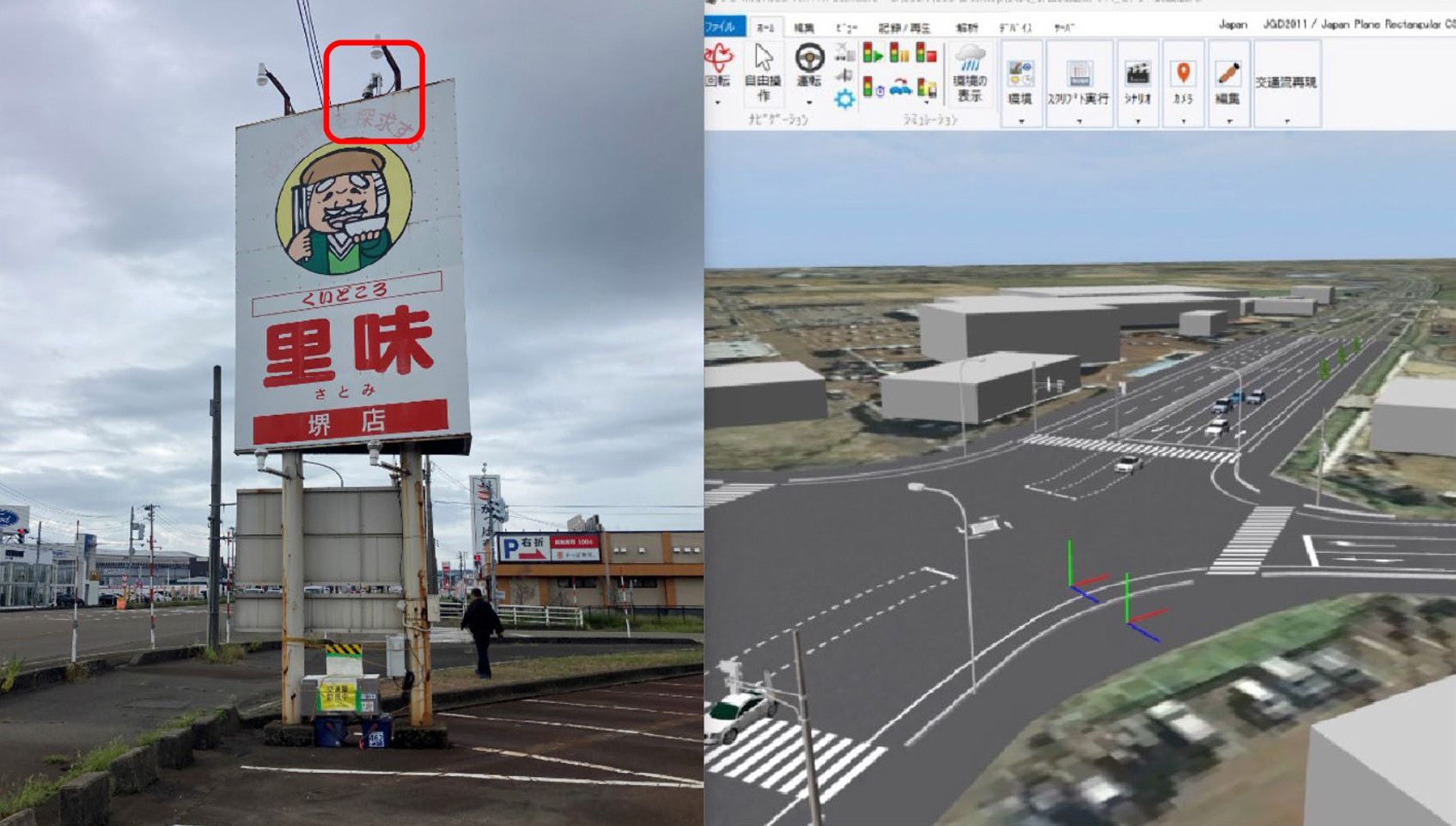

デジタルツイン生成

TRUGRDシリーズは、50ms毎に物体の位置情報・移動速度を検出しており、このデータを3次元VRソフトウェア（UC-win/Road）に流し込むことで、特殊かつ高度な技術を必要とせず、仮想空間上にリアルタイムで車両軌跡を描写することが可能です。この情報をもとに分析・シミュレーションを行い、有益な情報を現実空間へフィードバックすることが期待されます。

設置機器

・TRUGRDシリーズ（TRUGRD LR）
・各種制御BOX

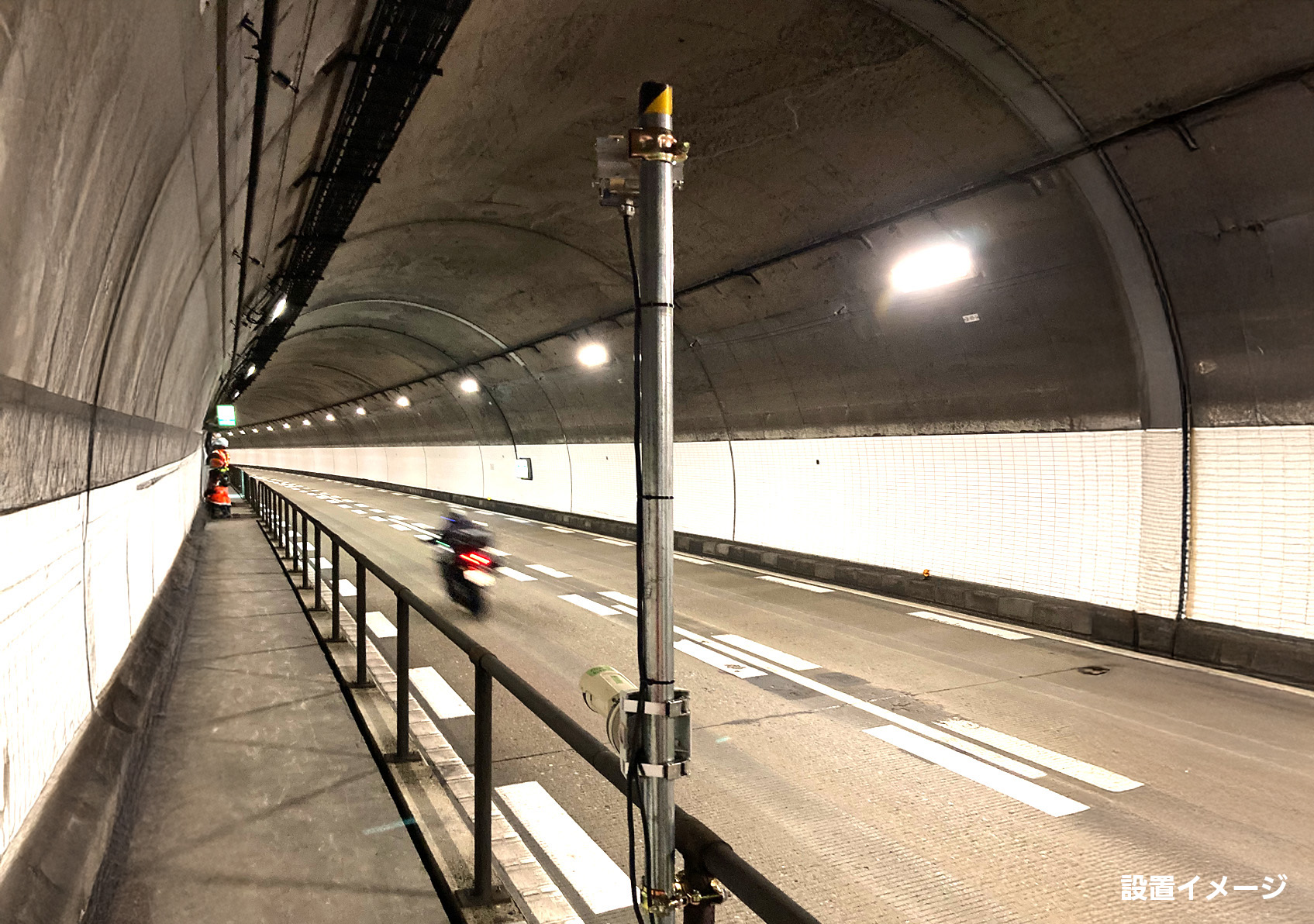

トンネル内検知

マイクロ波センサーはその性質上、閉鎖空間では乱反射によるゴーストと呼ばれる誤検知現象が発生するため、トンネル内での正常な運用が難しいとされてきました。TRUGRD LRは内部アルゴリズムの進化によりこの現象を抑えることに成功、トンネル内でも正常に使用することが可能となりました。これまで捉えることのできなかったトンネル内の交通流の計測等に期待できます。

設置機器

・TRUGRD LR
・各種制御BOX
